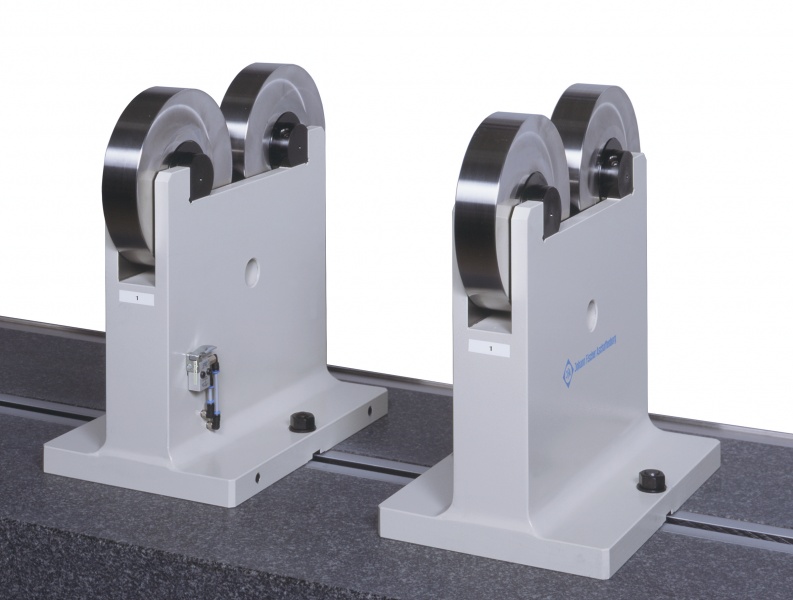

Abrollböcke

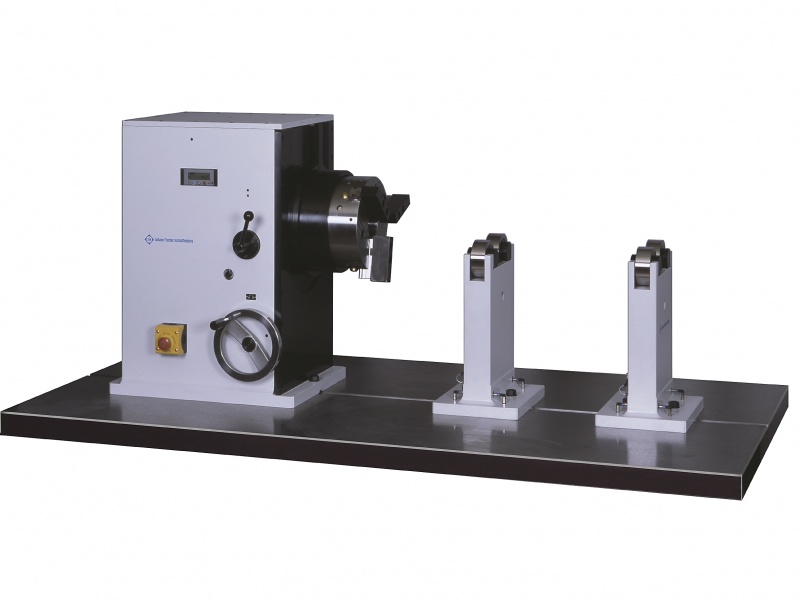

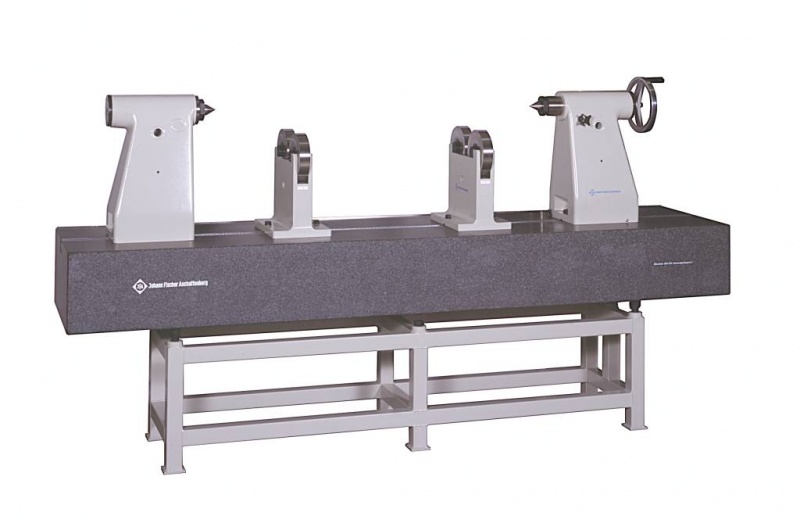

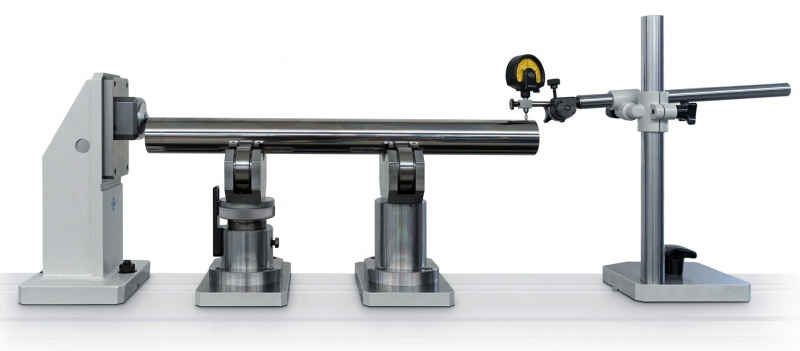

Für präzise Rundlaufmessungen und Mantellinienmessungen an rotationssymmetrischen Teilen wie Wellen, Walzen, Rohren usw., die nicht zwischen Spitzen aufgenommen werden können. JFA Abrollböcke werden kundenspezifisch gefertigt. Als Einzelprodukt oder integriert in eine JFA-Sondermesseinrichtung.

Konstruktion

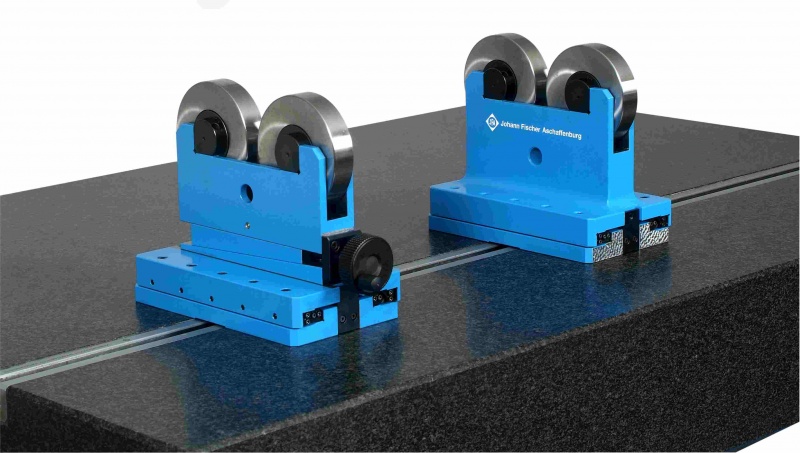

Körper aus Stahl oder Guss. Auf Wunsch mit Nutfedern aus gehärtetem Stahl, geschliffen und geläppt zur definierten Achsausrichtung der Abrollböcke in T-Führungs- und Spann-Nuten.

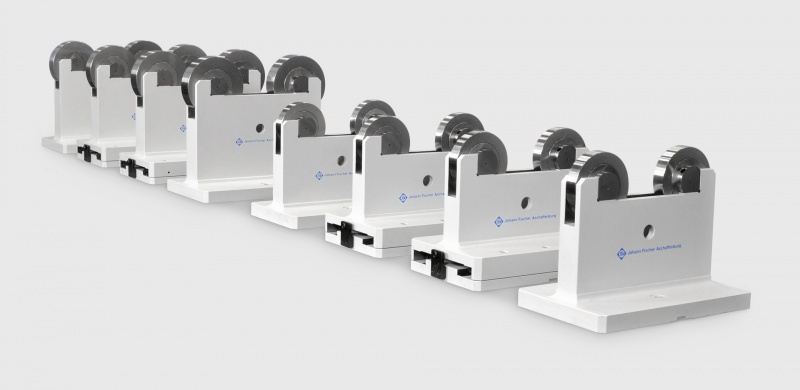

Individuelle Ausführung. Angepasst an die jeweiligen Prüfparameter. Abmessungen und Belastbarkeit von Aufnahmekörper und Aufnahmerollen sowie Genauigkeiten entsprechend den zu prüfenden Werkstücken.

Genauigkeit
Laufgenauigkeit der Aufnahmerollen bis zu 0,002 mm.

Option: Ausführung „Loslager“

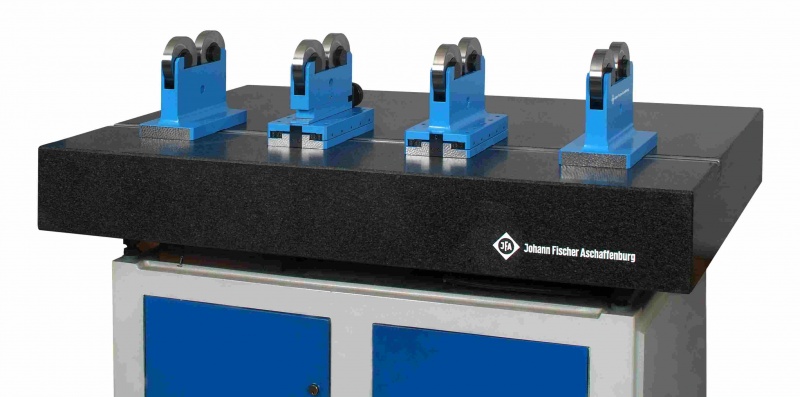

Grundsätzlich wie oben beschrieben, jedoch ist der Rollenträgeraufbau quer zur Werkstückachse schwimmend gelagert. Diese Abrollenböcke werden eingesetzt, wenn die Länge und das Gewicht der Werkstücke die Aufnahme an mehr als zwei Lagerstellen notwendig machen. Der schwimmende Rollenträgeraufbau ermöglicht, dass die Werkstücke bei der Drehung im Bereich 0-360° einem Konzentrizitätsfehler der Lager nach der Seite hin folgen. Konzentrizitätsfehler werden erfassbar und messbar. Die Eigendurchbiegung der Werkstücke ist eliminiert.

Zubehör

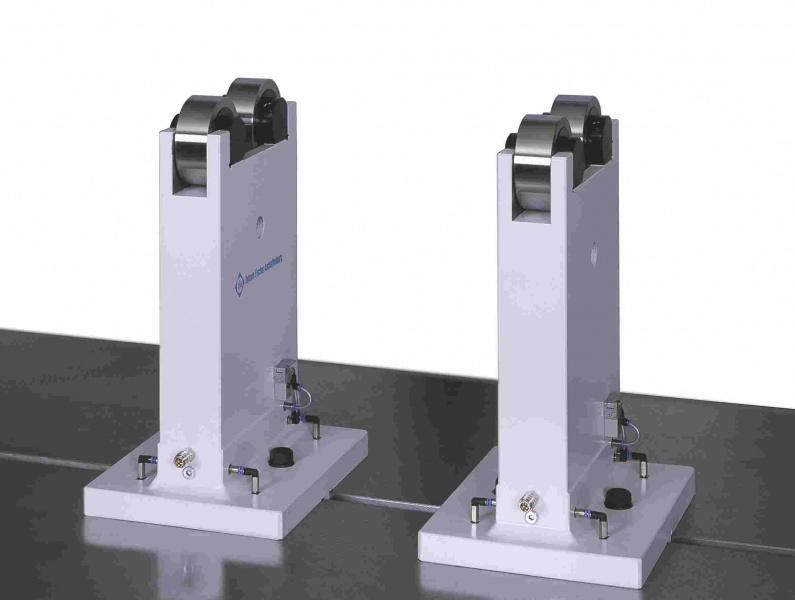

Zuschaltbares Lufttragesystem (siehe Abbildung) in der Standfläche zum leichten und verschleißarmen Verschieben und Positionieren.
