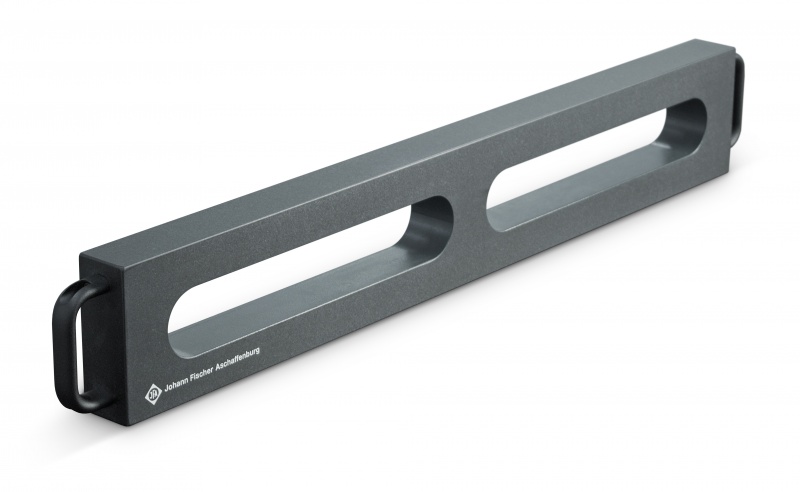

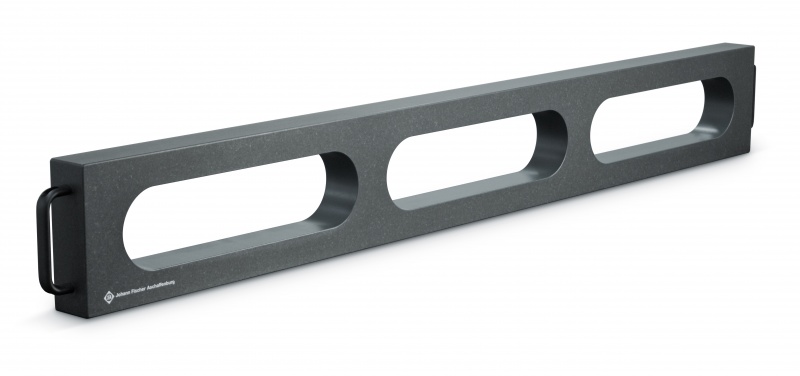

Messbalken - gewichtsreduzierte Ausführung

Vollmaterial mit Durchbrüchen.
Dadurch optimale Langzeitstabilität.
40% Gewichtsreduzierung (ca.).

Messaufgaben
Für die einfache und präzise Kontrolle der Geradheits- und Parallelitätsabweichungen z.B. an Verfahrachsen von Koordinaten-Messgeräten und Werkzeugmaschinen.

Konstruktion
Ausgesuchtes, fehlerfreies Hartgesteinmaterial - Diabas.
Mit Handgriffen an beiden Stirnseiten.

Bearbeitung
2-seitig genau. Die beiden schmalen Längsflächen sind eben und parallel zueinander geschliffen und geläppt. Die übrigen Flächen sind fein bearbeitet.

Genauigkeit
JFA Genauigkeit I+
JFA Genauigkeit I++
JFA Genauigkeit LAB
Genauigkeiten siehe Tabelle

Kalibrierschein
Ein Kalibrierschein ist im Lieferumfang enthalten. Die Messergebnisse sind auf nationale Normale rückführbar.
Werks-Kalibrierschein oder DAkkS-Kalibrierschein auf Wunsch.

Zubehör
Aufbewahrungskasten in besonders stabiler Ausführung. Nr. 55082
Längemm1000125015002000
Querschnittmm60 x 16060 x 19070 x 22080 x 250
Gewichtkg18253965
JFA Genauigkeit I+mm0,0040,0060,0060,006
Bestell-Nr.551 20 610121520
JFA Genauigkeit I++mm0,0020,0040,0040,004
Bestell-Nr.551 20 710121520
JFA Genauigkeit LABmm0,0010,0020,0020,002
Bestell-Nr.551 20 810121520
