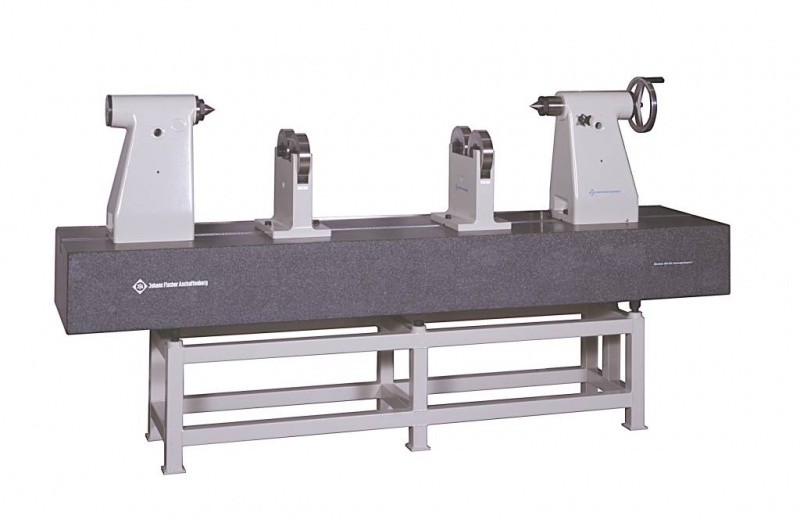

Reitstöcke
Zum Einsatz in T-Führungs- und Spann-Nuten von Mess-, Prüfbänken und Mess- und Kontrollplatten.
Für die Aufnahme von rotationssymmetrischen Werkstücken.
Konstruktion
Körper aus Guss. Die Standflächen sind fein geschabt. Die Pinolen, die Nutfedern und die auswechselbaren Körnerspitzen 60° sind aus Stahl, gehärtet. Ein Reitstock mit starrer Pinole, ein Reitstock mit axial verstellbarer und feststellbarer Pinole. Die Reitstöcke sind in T-Nuten, Nennmaß nach DIN 650, verstellbar. Bis zur Spitzenhöhe 300 mm lassen sich die Reitstöcke über einen Exzenterspannhebel festlegen. Die Spitzenhöhen 250 und 300 mm zusätzlich mit T-Nutschrauben. Ab Spitzenhöhe 400 mm ausschließlich mit T-Nutschrauben ausgerüstet.
Handhebel-Ausführung
Die Pinole eines Reitstocks ist federbelastet und über einen Handhebel verstellbar. Bis einschließlich 300 mm Spitzenhöhe.
Handrad-Ausführung
Die Pinole eines Reitstocks ist durch einen selbsthemmenden Antrieb mit Hilfe eines Handrads verstellbar. Besonders geeignet für das feinfühlige Spannen von leicht zu deformierenden bzw. schweren Prüfstücken.
Genauigkeit
Höhen- und Seitengleichheit der Pinolenachsen zueinander, zur Meßfläche der Basisplatte und zu
den vertikalen Führungswangen der T-Führungs- und Spann-Nuten:
Für die Aufnahme von rotationssymmetrischen Werkstücken.
Konstruktion
Körper aus Guss. Die Standflächen sind fein geschabt. Die Pinolen, die Nutfedern und die auswechselbaren Körnerspitzen 60° sind aus Stahl, gehärtet. Ein Reitstock mit starrer Pinole, ein Reitstock mit axial verstellbarer und feststellbarer Pinole. Die Reitstöcke sind in T-Nuten, Nennmaß nach DIN 650, verstellbar. Bis zur Spitzenhöhe 300 mm lassen sich die Reitstöcke über einen Exzenterspannhebel festlegen. Die Spitzenhöhen 250 und 300 mm zusätzlich mit T-Nutschrauben. Ab Spitzenhöhe 400 mm ausschließlich mit T-Nutschrauben ausgerüstet.
Handhebel-Ausführung
Die Pinole eines Reitstocks ist federbelastet und über einen Handhebel verstellbar. Bis einschließlich 300 mm Spitzenhöhe.
Handrad-Ausführung
Die Pinole eines Reitstocks ist durch einen selbsthemmenden Antrieb mit Hilfe eines Handrads verstellbar. Besonders geeignet für das feinfühlige Spannen von leicht zu deformierenden bzw. schweren Prüfstücken.
Genauigkeit
Höhen- und Seitengleichheit der Pinolenachsen zueinander, zur Meßfläche der Basisplatte und zu
den vertikalen Führungswangen der T-Führungs- und Spann-Nuten:
0,002 mm, Ausführung Handhebel, Nr. 312 01 0, Ausführung Handrad, Nr. 314 01 0
0,012 mm , Ausführung Handhebel, Nr. 312 11 0, Ausführung Handrad, Nr. 314 11 0
| Technische Tabelle | |||||||
| Spitzenhöhe | mm | 100 | 150 | 200 | 250 | 300 | 400 |
| Morsekegel | MK | 2 | 3 | 3 | 4 | 4 | 4 |
| Standfläche eines Reitstocks | mm | 110x 90 | 140 x 110 | 160 x 130 | 280 x 150 | 300 x 180 | 280 x 240 |
| Abzuziehender Wert zur Berechnung der Spitzenweite | mm | 350 | 456 | 470 | 680 | 720 | 750 |
| Gewicht | kg | 5 | 12 | 19 | 34 | 62 | 87 |
Wir fertigen auch Reitstockpaare mit Prismenaufsätzen oder kundenspezifische Ausführungen
