Portalkonstruktion - Messmaschinenaufbau

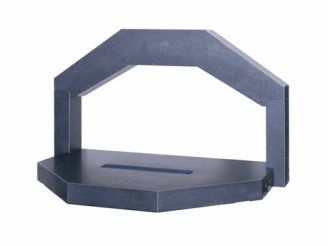

Vierteiliger Aufbau in Portalkonstruktion.

Ausführung
Die genauigkeitsrelevanten Flächen befinden sich an Ober- und Unterseite der Grundplatte sowie an der Vorderseite des Portals.

Technische Daten
Abmessungen: 1650x1450x1100 mm
Ebenheit und Parallelität der Grundplatte: 0,002 mm
Rechtwinkligkeit des Portals zur Grundplatte: 0,002 mm

Anwendung
Multisensor-Koordinatenmesstechnik
Laserbearbeitung

Andere Dimensionen und Genauigkeiten, sowie abgeänderte Geometrien bezüglich der Außenkontur oder Ausfräsungen sind möglich.

Bedarfsspezifisch dimensionieren wir für Sie gerne Ihren Maschinenaufbau.

Zusätzliche Informationen findenSie unter Werkstoffe
