Präzisionskreuztisch luftgelagert

Innovative, zukunftssichere Maschinenkonzepte können mit Komponenten aus natürlichem Hartgestein, mit vielen Vorteilen gegenüber konventionellen Werkstoffen, realisiert werden.

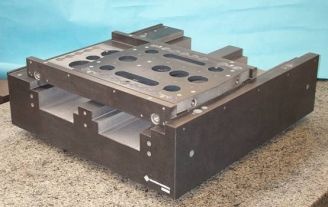

Präzisionskreuztisch, luftgelagert, für sehr präzise und hochdynamische Mikrobearbeitung.
Alle Bewegungsachsen sind aerostatisch gelagert und mit Linearantrieben ausgestattet.
Die Luftlager sind direkt in die Steinkomponenten eingearbeitet.

Durch die nahezu reibungsfreien Lagerungen, dem geringen spezifischen Gewicht von 3 kg/dm3, sowie der relativ hohen Bauteilsteifigkeit ist eine sehr gute Positioniergenauigkeit der einzelnen Achsen, bei gleichzeitig hoher Dynamik möglich.


Technische Daten
Abmessungen: 1300 x 1200 x 400 mm
Verfahrweg in X- und Y- Richtung: 500 x 300 mm
Ablaufgenauigkeit in X- und Y-Richtung: < 0,002 mm

Anwendung
optische Messtechnik
Laser-Feinstbearbeitung
Mikro-, Präzisionsmontage

Andere Dimensionen und Genauigkeiten, sowie geänderte Führungsprinzipien (Wälzführung, hydrostatische Führung, etc.) und Antriebe sind möglich.

Weitere Informationen finden Sie unter Werkstoffe
