Mantellinienmessgerät horizontal

Zur Messung von Wellen oder Honwerkzeugen, Genauigkeit < 0.001 mm

Aufbau

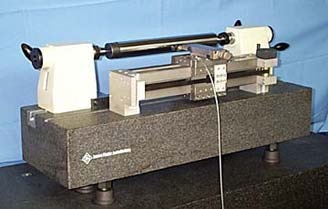

Das Werkstück wird zwischen Spitzen horizontal gelagert. Ein parallel zur Werkstückachse luftgelagerter Schlitten trägt einen Längenmesstaster zur Messwerterfassung.

Mögliche Messaufgaben
Geradheit der Mantellinien
Rundlauf

Technische Daten
Spitzenweite: 260 mm
Ablaufgenauigkeit des Luftlagerschlittens: 0.00035 mm

Bedarfsspezifische Konstruktion.
Andere Dimensionen sowie Änderungen oder Erweiterungen der Ausstattung auf Anfrage.
