Kegellehren-Einstellgerät

Zur Voreinstellung von Kegellehren. Die Lehren werden zur Kontrolle von Kegelwinkeln in großen Bohrungen eingesetzt.

Aufbau

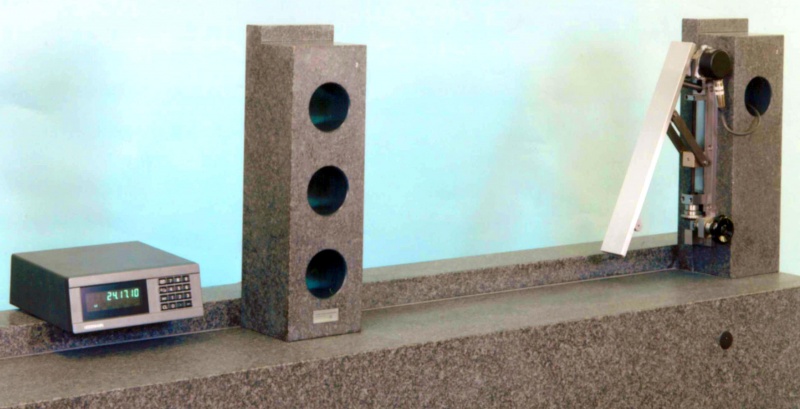

Die Kegellehre liegt definiert auf zwei im Abstand verstellbaren Stützen auf. Der gewünschte Winkel wird mit Hilfe eines Winkellineals, das mit einem inkrementalen Winkelmesssystem ausgestattet ist, eingestellt.

Mögliche Messaufgaben
Winkel

Technische Daten
Winkelbereich: 0-45°
Messtiefe max.: 400 mm
Einstellgenauigkeit: ± 10"

Bedarfsspezifische Konstruktion.
Andere Dimensionen sowie Änderungen oder Erweiterungen der Ausstattung auf Anfrage.
