Parallelkasten

Ausführung
Aus Spezialguss gefertigt. Paarweise bearbeitet.
Ausführung A: Ohne Spannschlitze, ohne T-Nuten.
Ausführung B: Mit Spannschlitzen (ohne Abb.).

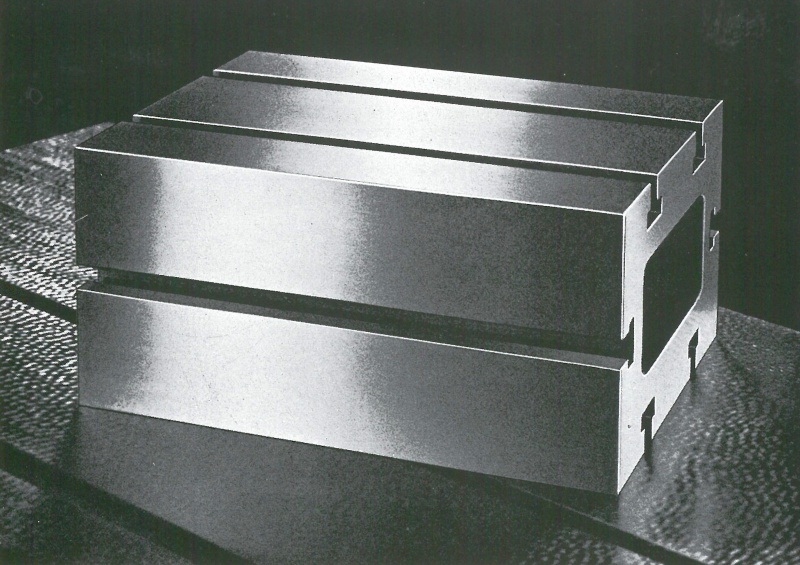

Ausführung C: Mit T-Spann-Nuten nach DIN 650 (ohne Abb.).

Bearbeitung
4-seitig genau. Die vier Längsflächen sind paarweise eben, parallel und im Winkel 90° zueinander nach Maßgabe der angegebenen Genauigkeit bearbeitet. Die Stirnflächen sind geschlichtet.
6-seitig genau. Paarweise allseitig eben, parallel und im Winkel 90° zueinander nach Maßgabe der angegebenen Genauigkeit bearbeitet.

JFA Genauigkeit III
Genauigkeit 0,040 mm, geschlichtet und egalisiert.
Ausführung A, 4-seitig genau, Bestell-Nr. 620012. 6-seitig genau, Bestell-Nr. 620212.
Ausführung B, 4-seitig genau, Bestell-Nr. 621012. 6-seitig genau, Bestell-Nr. 621212.
Ausführung C; 4-seitig genau. Bestell-Nr. 622012. 6-seitig genau, Bestell-Nr. 622212.

JFA Genauigkeit I
Genauigkeit 0,010 mm, fein geschabt und tuschiert.
Ausführung A, 4-seitig genau, Bestell-Nr. 620015. 6-seitig genau, Bestell-Nr. 620215.
Ausführung B, 4-seitig genau, Bestell-Nr. 621015. 6-seitig genau, Bestell-Nr. 621215.
Ausführung C, 4-seitig genau, Bestell-Nr. 622015. 6-seitig genau, Bestell-Nr. 622215.

JFA Genauigkeit I++
Genauigkeit 0,002 mm, feinst geschabt und tuschiert.
Ausführung A, 4-seitig genau, Bestell-Nr. 620017. 6-seitig genau, Bestell-Nr. 620217.
Ausführung B, 4-seitig genau, Bestell-Nr. 621017. 6-seitig genau, Bestell-Nr. 621217.
Ausführung C, 4-seitig genau, Bestell-Nr. 622017. 6-seitig genau, Bestell-Nr. 622217.

Andere Abmessungen, maßgenaue Parallelkasten und Einzelstücke auf Anfrage.
Technische Tabelle
Längeca. mm100150225300400500600600
Querschnittca. mm100x75150x100150x100225x150300x200300x150300x150400x200
Ausführung A / Gewicht je Paarca. kg6203075140160210260
Bestell-Nr.620012 - 6202170102030406070809
Ausführung B / Gewicht je Paarca. kg6182670130150190240
Bestell-Nr.621012 - 6212170102030406070809
Ausführung C / Gewicht je Paarca. kg8241888152206242392
Anzahl der T-Nuten
4446108810
Nennmaß der T-Nuten
1212121414141414
Bestell-Nr.622012 - 6222170102030406070809
