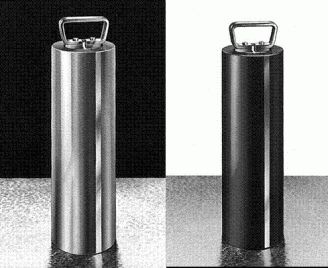

Winkelmesssäule

Ausführung/Bearbeitung
Auf der Mantelfläche verläuft vertikal eine feinst geläppte, ebene Messfläche, die die Kontrolle der rechtwinkligen Lage von Prüfstücken, wie z.B. Haarwinkeln, zu ihren Bezugsflächen ermöglicht. Die Mantelfläche und die Stirnflächen sind feinst geschliffen. Die Standfläche ist zusätzlich feinst geläppt. Andere Abmessungen und Genauigkeiten als in der Tabelle angegeben auf Anfrage.

Material
aus nichtrostendem Stahl, gehärtet, hartverchromt ww.
aus natürlichem Hartgestein, schwarz ww.
aus Aluminiumoxidkeramik

Zubehör
Aufbewahrungskasten in besonders stabiler Ausführung.
Lufttragesystem, zuschaltbar, in der Standfläche. Ab Messhöhe 500 mm.

Kalibrierschein
Ein Kalibrierschein ist im Lieferumfang enthalten. Die Messergebnisse sind auf nationale Normale rückführbar.
Werks-Kalibrierschein oder DAkkS-Kalibrierschein auf Wunsch.
Technische Tabelle
Höhemm1602503605006008001000
Durchmeser / Gewicht
Stahlmm / kg70 / 3,580 / 7,5110 / 21130 / 36150 / 57180200 / 150
natürliches Hartgesteinmm / kg80 / 2,5100 / 6120 / 13150 / 27160 / 37180 / 61200 / 97
Keramikmm / kg80 / 4100 / 8120 / 17150 / 36160 / 48180 / 82200 / 126
Rechtwinkligkeit
Stahl / natürliches Hartgesteinmm0,0010,0010,0020,0020,0020,0020,003
Keramikmm0,0010,0010,0010,0010,0010,0020,002
Bestell-Nr. Stahl510 02 701020305060810
Bestell-Nr. natürliches Hartgestein510 00 701020305060810
Bestell-Nr. Keramik510 08 801020305060810
