Mess- und Kontrollplatten - Prüfplatten

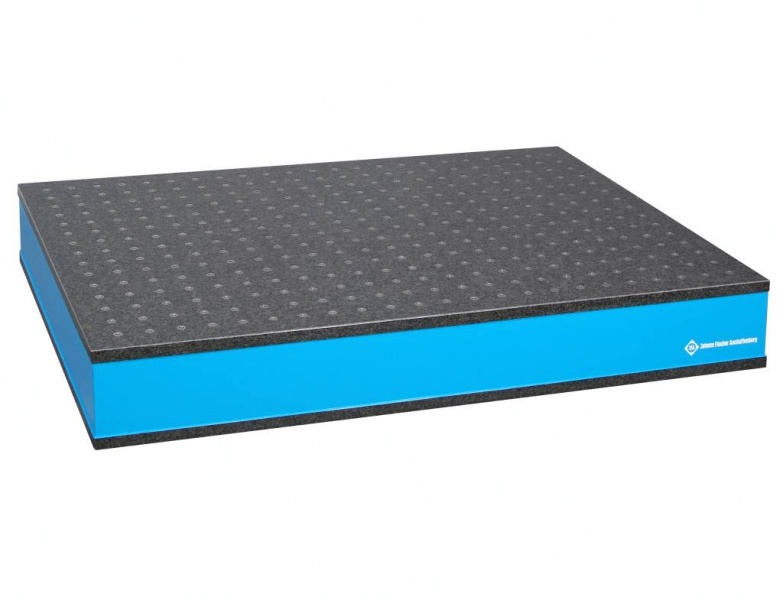

JFA Mess- und Kontrollplatten.
Die präzise Basis für Ihre Messaufgaben in Produktion und Feinmessraum.
Jede JFA Mess- und Kontrollplatte ist ein Qualitätsprodukt 'made by JFA'. JFA Mess- und Kontrollplatten werden ausschließlich am Unternehmensstandort in Aschaffenburg hergestellt.
Auswahl und Beschaffung des Hartgesteinmaterials. Maschinelle und manuelle Bearbeitung der Plattenkörper. Kalibrierung der erarbeiteten Präzision. Alle Arbeitsschritte werden von erfahrenen JFA-Mitarbeitern ausgeführt.
Große Wertschätzung erfährt JFA in der Herstellung von Mess- und Kontrollplatten im XL und XXL-Format, z.B. Abmessungen über 2.500 mm in Länge und Breite. Das Unternehmen erfüllt nahezu jede Anforderung in der Fertigung bedarfsbezogener, großer und sehr großer Mess- und Kontrollplatten.
Material
Für JFA Mess- und Kontrollplatten wird ausgesuchtes natürliches Hartgestein, schwarz - Gabbro Impala -, verwendet. Dieses Material ist von seinen technischen Eigenschaften her optimal geeignet. Es ist nichtrostend, basisch, antimagnetisch und besitzt optimale geometrische Formtreue. JFA Mess- und Kontrollplatten sind naturbelassen. Sie sind weder eingefärbt, noch gewachst, noch geölt.
Bearbeitung
Kalibrierschein
Ein Kalibrierschein ist im Lieferumfang enthalten. Die Messergebnisse sind auf nationale Normale rückführbar.
Werks-Kalibrierschein oder DKD-Kalibrierschein auf Wunsch.
Zubehör für die statisch bestimmte Lagerung von Mess- und Kontrollplatten
Alle Zubehöre für die Aufstellung von Mess- und Kontrollplatten sind mit Stütz- und Lagergarnituren mit Verstellgewinde (Feingewinde) ausgestattet.
Untergestelle und Einzelstützen sind auch mit Luftfederelementen, schwingungsisolierend bzw. schwingungsisolierend und selbstnivellierend lieferbar. Detailangaben auf Anfrage.
Weiteres Zubehör
Die präzise Basis für Ihre Messaufgaben in Produktion und Feinmessraum.
Jede JFA Mess- und Kontrollplatte ist ein Qualitätsprodukt 'made by JFA'. JFA Mess- und Kontrollplatten werden ausschließlich am Unternehmensstandort in Aschaffenburg hergestellt.
Auswahl und Beschaffung des Hartgesteinmaterials. Maschinelle und manuelle Bearbeitung der Plattenkörper. Kalibrierung der erarbeiteten Präzision. Alle Arbeitsschritte werden von erfahrenen JFA-Mitarbeitern ausgeführt.
Große Wertschätzung erfährt JFA in der Herstellung von Mess- und Kontrollplatten im XL und XXL-Format, z.B. Abmessungen über 2.500 mm in Länge und Breite. Das Unternehmen erfüllt nahezu jede Anforderung in der Fertigung bedarfsbezogener, großer und sehr großer Mess- und Kontrollplatten.
Material
Für JFA Mess- und Kontrollplatten wird ausgesuchtes natürliches Hartgestein, schwarz - Gabbro Impala -, verwendet. Dieses Material ist von seinen technischen Eigenschaften her optimal geeignet. Es ist nichtrostend, basisch, antimagnetisch und besitzt optimale geometrische Formtreue. JFA Mess- und Kontrollplatten sind naturbelassen. Sie sind weder eingefärbt, noch gewachst, noch geölt.
Bearbeitung
Die Messfläche = Oberseite ist optimal fein und verschleißfest maschinell und manuell bearbeitet.
Ebenheit der Messfläche nach DIN 876 oder JFA-Werksnorm.
Die Aussenseiten sind fein, die Unterseite ist sauber, ohne Genauigkeit bearbeitet.
Die Kanten sind zum Schutz gegen Beschädigungen gefast.
An der Unterseite der Mess- und Kontrollplatten mit Stahlkugeleinsätzen für die statisch bestimmte Lagerung auf Tischlagerungen, Einzelstützen und Untergestellen.
Kalibrierschein
Ein Kalibrierschein ist im Lieferumfang enthalten. Die Messergebnisse sind auf nationale Normale rückführbar.
Werks-Kalibrierschein oder DKD-Kalibrierschein auf Wunsch.
Zubehör für die statisch bestimmte Lagerung von Mess- und Kontrollplatten
Alle Zubehöre für die Aufstellung von Mess- und Kontrollplatten sind mit Stütz- und Lagergarnituren mit Verstellgewinde (Feingewinde) ausgestattet.
Tischlagerungen

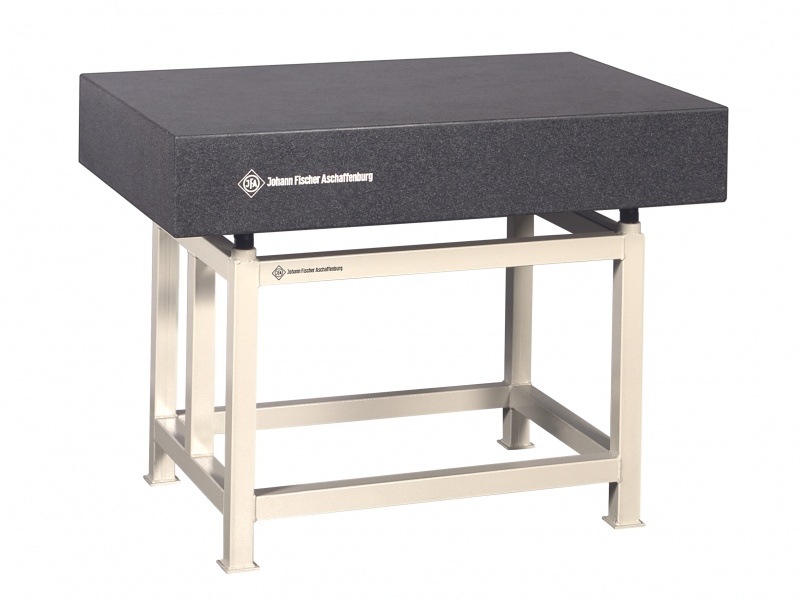

Untergestell, Stahlkonstruktion, offene Ausführung

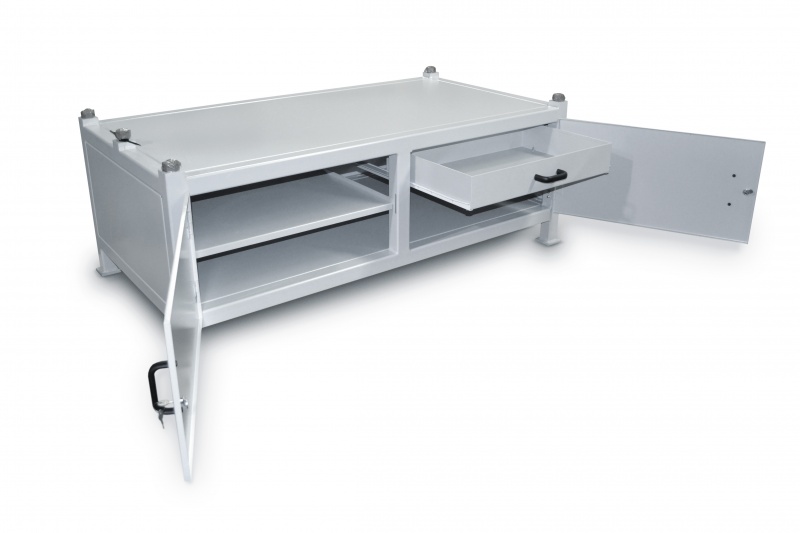

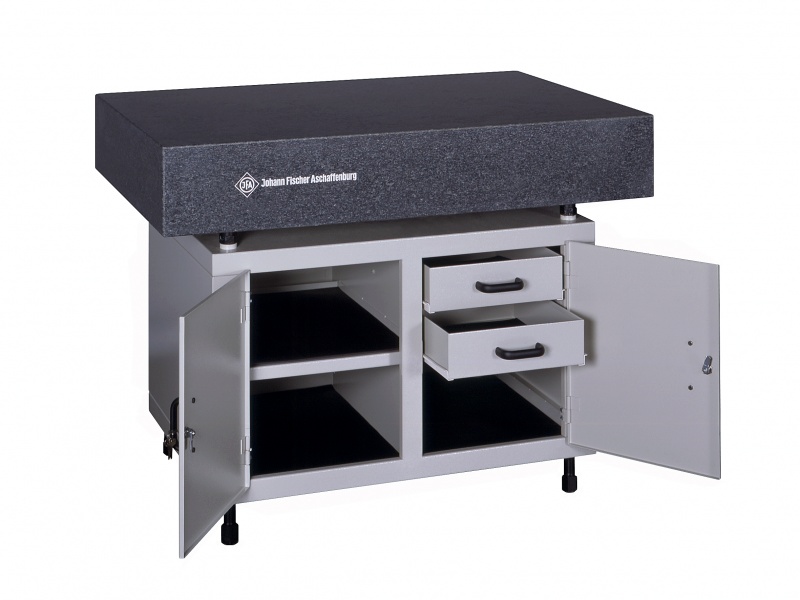

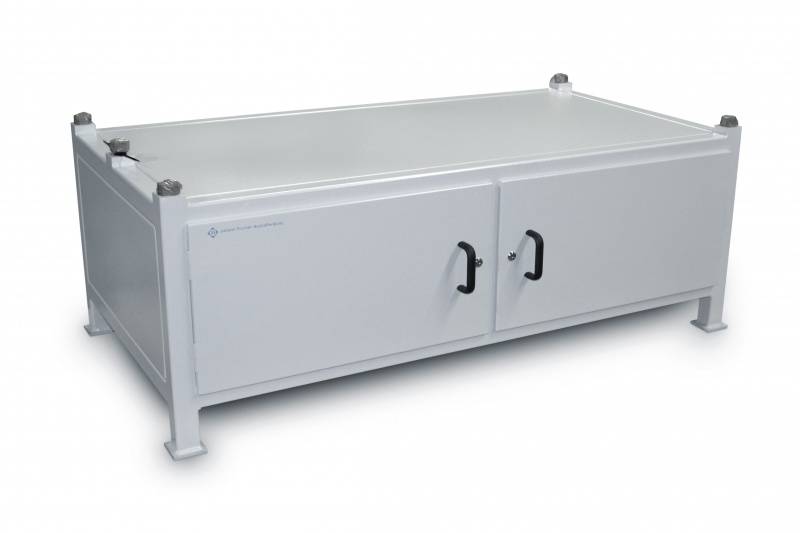

Untergestell in Schrankform
Einzelstützen und Stützbänke
Untergestelle und Einzelstützen sind auch mit Luftfederelementen, schwingungsisolierend bzw. schwingungsisolierend und selbstnivellierend lieferbar. Detailangaben auf Anfrage.
Weiteres Zubehör

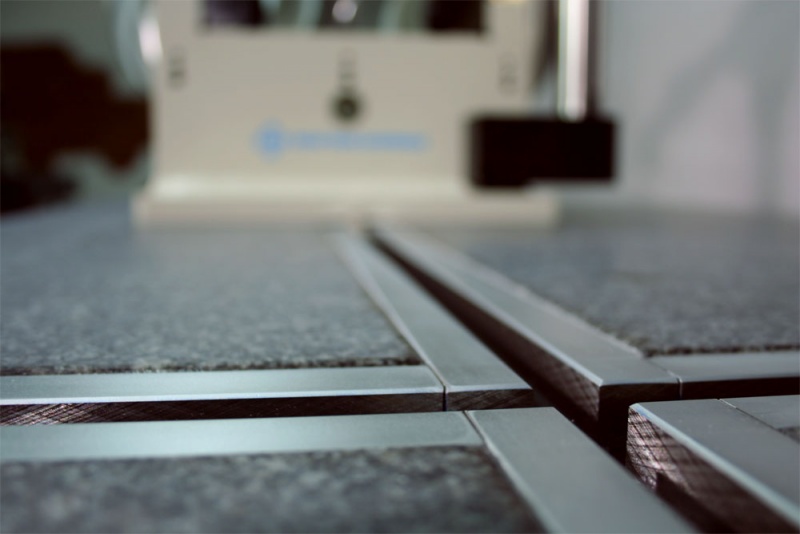

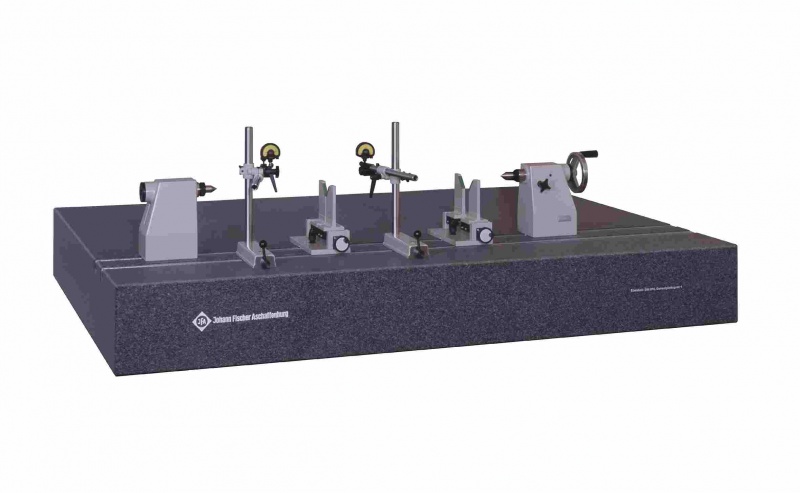

T-Spann-Nuten, Nennmaß 14 mm H 12 nach DIN 650
T-Führungs- und Spann-Nuten, Nennmaß 14 mm H 8 nach DIN 650
Einsätze aus nichtrostendem Stahl mit Gewinde- oder Passbohrung
Genaubearbeitete Aussenseiten. Schutzverkleidung der Aussenseiten
| Technische Tabelle | ||||||||||||||
| Länge | mm | 300 | 400 | 500 | 600 | 800 | 1000 | 1000 | 1000 | 1200 | 1200 | 1500 | 2000 | 2000 |
| Breite | mm | 200 | 300 | 400 | 500 | 600 | 600 | 800 | 1000 | 800 | 1000 | 1000 | 1000 | 1500 |
| Höhe | mm | 80 | 90 | 100 | 120 | 140 | 160 | 160 | 190 | 190 | 190 | 220 | 250 | 250 |
| Ebenheit nach DIN 876-1 | mm | 0,013 | 0,014 | 0,015 | 0,016 | 0,018 | 0,020 | 0,020 | 0,020 | 0,022 | 0,022 | 0,025 | 0,030 | 0,030 |
| Ebenheit nach DIN 876-0 | mm | 0,005 | 0,006 | 0,006 | 0,006 | 0,007 | 0,008 | 0,008 | 0,008 | 0,008 | 0,008 | 0,010 | 0,012 | 0,012 |
| Ebenheit nach DIN 876-00 | mm | 0,0025 | 0,003 | 0,003 | 0,003 | 0,0035 | 0,004 | 0,004 | 0,004 | 0,004 | 0,005 | 0,005 | 0,006 | 0,006 |
| Gewicht | kg | 13 | 32 | 60 | 110 | 205 | 290 | 385 | 570 | 550 | 685 | 990 | 1500 | 2700 |
| Bestell-Nr. DIN 876-1 Bestell-Nr. DIN 876-0 Bestell-Nr. DIN 876-00 | 233 10 5 233 10 6 233 10 7 | 03 | 05 | 06 | 09 | 12 | 16 | 17 | 18 | 21 | 22 | 26 | 32 | 33 |
| Satz Tischlagerungen | Anz. je Satz | 3 | 3 | 5 | 5 | 5 | 5 | 5 | 5 | x | x | x | x | x |
| Stütz- und Lagerhöhe | mm | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | x | x | x | x | x |
| Bestell-Nr. | 260 52 0 | 06 | 06 | 06 | 06 | 06 | 06 | 06 | 06 | x | x | x | x | x |
| Untergestell, offene Ausführung | ||||||||||||||
| Gewicht | kg | x | x | x | 25 | 30 | 35 | 40 | 50 | 50 | 60 | 70 | 100 | a. Anfrage |
| Bestell-Nr. | 233 63 0 | x | x | x | 09 | 12 | 16 | 17 | 18 | 21 | 22 | 26 | 32 | 33 |
| Untergestell, Schrankform | ||||||||||||||
| Gewicht | kg | x | x | x | 35 | 45 | 50 | 60 | 70 | 70 | 80 | 110 | 150 | a. Anfrage |
| Bestell-Nr. | 23 365 1 | x | x | x | 09 | 12 | 16 | 17 | 18 | 21 | 22 | 26 | 32 | 33 |
