Mess- und Kontrollplatten - Prüfplatten

JFA Mess- und Kontrollplatten.
Die präzise Basis für Ihre Messaufgaben in Produktion und Feinmessraum.


Jede JFA Mess- und Kontrollplatte ist ein Qualitätsprodukt 'made by JFA'. JFA Mess- und Kontrollplatten werden ausschließlich am Unternehmensstandort in Aschaffenburg hergestellt.

Auswahl und Beschaffung des Hartgesteinmaterials. Maschinelle und manuelle Bearbeitung der Plattenkörper. Kalibrierung der erarbeiteten Präzision. Alle Arbeitsschritte werden von erfahrenen JFA-Mitarbeitern ausgeführt.

Große Wertschätzung erfährt JFA in der Herstellung von Mess- und Kontrollplatten im XL und XXL-Format, z.B. Abmessungen über 2.500 mm in Länge und Breite. Das Unternehmen erfüllt nahezu jede Anforderung in der Fertigung bedarfsbezogener, großer und sehr großer Mess- und Kontrollplatten.

Material
Für JFA Mess- und Kontrollplatten wird ausgesuchtes natürliches Hartgestein, schwarz - Gabbro Impala -, verwendet. Dieses Material ist von seinen technischen Eigenschaften her optimal geeignet. Es ist nichtrostend, basisch, antimagnetisch und besitzt optimale geometrische Formtreue. JFA Mess- und Kontrollplatten sind naturbelassen. Sie sind weder eingefärbt, noch gewachst, noch geölt.

Bearbeitung
Die Messfläche = Oberseite ist optimal fein und verschleißfest maschinell und manuell bearbeitet.
Ebenheit der Messfläche nach DIN 876 oder JFA-Werksnorm.
Die Aussenseiten sind fein, die Unterseite ist sauber, ohne Genauigkeit bearbeitet.
Die Kanten sind zum Schutz gegen Beschädigungen gefast.
An der Unterseite der Mess- und Kontrollplatten mit Stahlkugeleinsätzen für die statisch bestimmte Lagerung auf Tischlagerungen, Einzelstützen und Untergestellen.

Kalibrierschein
Ein Kalibrierschein ist im Lieferumfang enthalten. Die Messergebnisse sind auf nationale Normale rückführbar.
Werks-Kalibrierschein oder DAkkS-Kalibrierschein auf Wunsch.

Zubehör für die statisch bestimmte Lagerung von Mess- und Kontrollplatten
Alle Zubehöre für die Aufstellung von Mess- und Kontrollplatten sind mit Stütz- und Lagergarnituren mit Verstellgewinde (Feingewinde) ausgestattet.
Tischlagerungen
Untergestell, Stahlkonstruktion, offene Ausführung

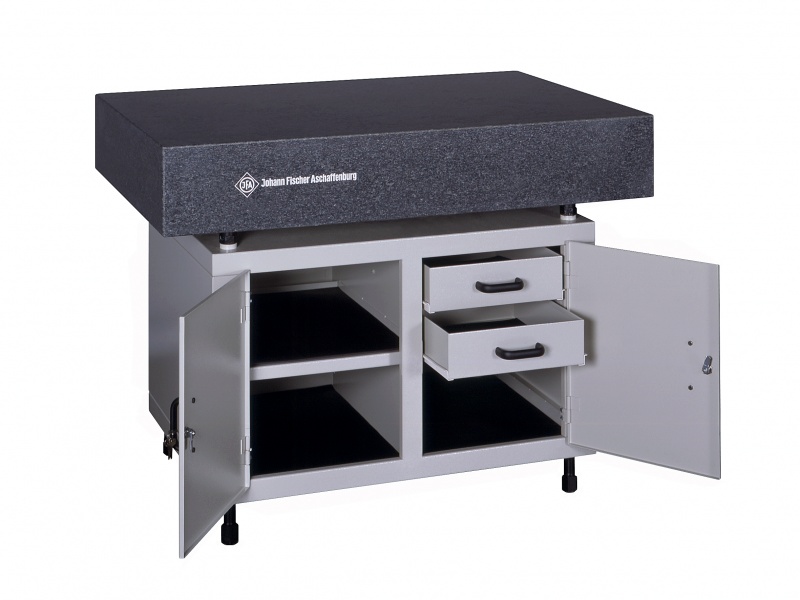

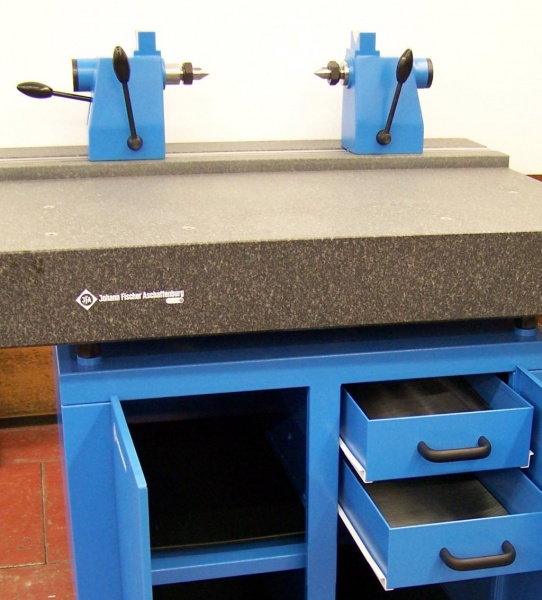

Untergestell in Schrankform
Einzelstützen und Stützbänke

Untergestelle und Einzelstützen sind auch mit Luftfederelementen, schwingungsisolierend bzw. schwingungsisolierend und selbstnivellierend lieferbar. Detailangaben auf Anfrage.

Weiteres Zubehör

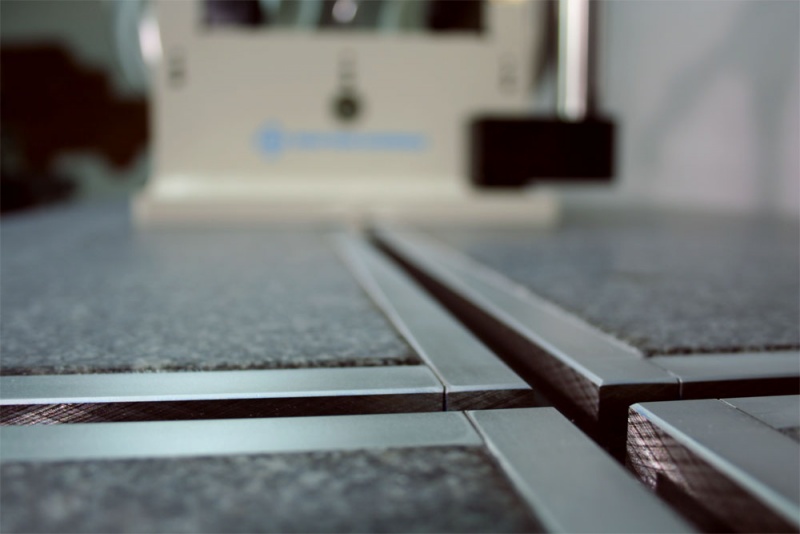

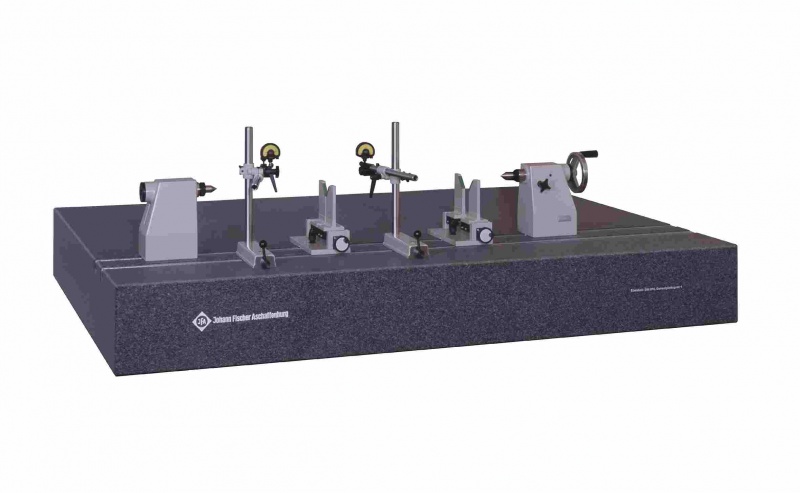

T-Spann-Nuten, Nennmaß 14 mm H 12 nach DIN 650
T-Führungs- und Spann-Nuten, Nennmaß 14 mm H 8 nach DIN 650

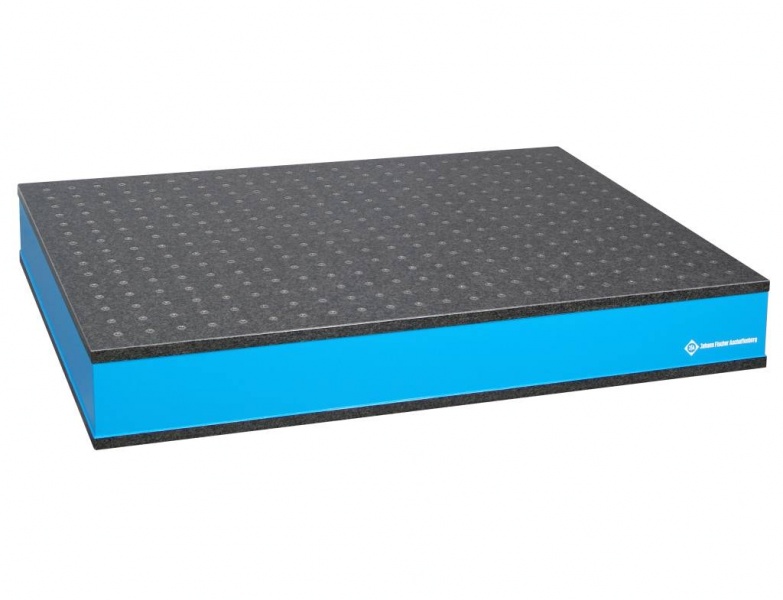

Einsätze aus nichtrostendem Stahl mit Gewinde- oder Passbohrung
Genaubearbeitete Aussenseiten. Schutzverkleidung der Aussenseiten
Technische Tabelle
Längemm30040050060080010001000100012001200150020002000
Breitemm20030040050060060080010008001000100010001500
Höhemm5090100120140160160190190190220250250
Ebenheit nach DIN 876-1mm0,0130,0140,0150,0160,0180,0200,0200,0200,0220,0220,0250,0300,030
Ebenheit nach DIN 876-0mm0,0050,0060,0060,0060,0070,0080,0080,0080,0080,0080,0100,0120,012
Ebenheit nach DIN 876-00mm0,00250,0030,0030,0030,00350,0040,0040,0040,0040,0040,0050,0060,006
Gewichtkg9326011020529038557055068599015002700
Bestell-Nr. DIN 876-1
Bestell-Nr. DIN 876-0
Bestell-Nr. DIN 876-00
233 10 5
233 10 6
233 10 7
03050609121617182122263233
Satz TischlagerungenAnz. je Satz33555555xxxxx
Stütz- und Lagerhöhemm7575757575757575xxxxx
Bestell-Nr.260 52 00606060606060606xxxxx
Untergestell, offene Ausführung
Gewichtkgxxx2530354050506070100a. Anfrage
Bestell-Nr.233 63 0xxx09121617182122263233
Untergestell, Schrankform
Gewichtkgxxx35455060707080110150a. Anfrage
Bestell-Nr.23 365 1xxx09121617182122263233
